包公大道 (二十埠-龙兴大道) 道路及管廊工程跨店埠河桥景观照明设备采购及安装项目

获奖类别：第五届安徽省优秀照明示范工程---优质照明工程奖

项目名称：包公大道 (二十埠-龙兴大道) 道路及管廊工程跨店埠河桥景观照明设备采购及安装项目

建设单位：合肥市重点工程建设管理局

设计单位：合肥市市政研究总院有限公司

完成单位：安徽普照环境科技有限公司

项目经理：魏正平

竣工时间：2023年1月

包公大道西起二十埠河，东至龙兴大道，全长约 15.5 公里，红线宽 55-60 米，规划为城市快速路，四标桩号 110+54~134+78 范围主线采用双 向六车道高架桥。包公大道主线高架跨越店埠河处设店埠河特大桥，起点 桩号 115+04，终点桩号 117+40，桥梁全长 236m，全宽 28.5m。道路等级 为城市快速路，设计时速主桥为 80km/h。 店埠河特大桥采用（84+152）m 独塔单索面钢-混混合梁斜拉桥。桥梁 东西端接包公大道主线高架，桥梁主跨 152m 一跨跨越沿河西路及店埠 河。下部结构布置于包公大道地面道路中央分隔带中，主塔位于沿河西路 西侧。桥梁边跨主梁采用预应力混凝土箱梁，中跨主梁采用钢箱梁，桥塔 采用钢筋混凝土月形塔，塔墩梁固接体系，分联墩采用双柱墩接盖梁形 式，桥梁基础采用承台接群桩基础。 本次亮化项目是店埠河特大桥项目周边环绕住宅小区、学校、办公建 筑等，是人流量、车流量较大的区域。

本项目施工充分考虑到桥梁的特殊性，结合一般装饰照明和道路照明实施方法和原则，实现大桥合理、安全、舒适的景观亮化照明效果。 包公文化艺术灯，安装于外侧防撞护栏结构，采用定制一体化线槽灯 具安装、线路敷设和灯具隐蔽的安装支架安装，管线、辅材设备等同步安装。 LED 拉锁面光灯，安装于桥体拉锁结构，预制混凝土基座加盖防护 笼，在桥面采用定制铝合金桥架沿拉锁方向通长水平敷设，线路隐蔽敷设 在桥架内，并进行同色化处理后与桥梁融为一体。 LED 高显面光灯，安装于主塔两侧的清廉文化景观灯柱上，在灯柱的 横杆上安装灯具，灯具线路沿景观灯柱接入桥梁檐板的定制桥架，檐板侧 面敷设通长定制桥架线路隐蔽敷设，并进行同色化处理后与桥梁融为一 体。 LED 智控水韵灯，安装于桥体横向的檐板结构部位，采用定制组合固 定支架灯具安装、线路敷设和灯具隐蔽的安装支架安装，管线、辅材设备 等同步安装。 LED 柔性阳光灯，安装于桥体主塔下部圆孔结构的外部一圈，采用一 体化支架灯具安装、线路敷设和灯具隐蔽的安装支架安装，管线、辅材设 备等同步安装。 LED 智控洗窗灯，安装于桥体主塔下部圆孔结构的内部，灯具直接固 定于在圆孔的空腔结构内，灯具弱电线沿塔底部引至地面的开关电源，完 成灯具安装。 LED 多彩染色灯，安装于桥梁桥墩处，采用通长桥架线路敷设隐蔽， 灯具直接固定于桥墩顶部安装，并进行同色化处理后与桥梁融为一体。

技术先进性与创新性：（外侧防撞护栏结构）包公文化艺术灯的关键工序和复杂环节技术保障：依据现场的钢制护栏结构，将 YS01 灯具定制为两瓣合并安装，采用 包裹方式将两瓣灯具套在钢制防护上采用不锈钢螺丝固定在一起。灯具与 灯具之间采用定制一体化线槽 MR100*50*1.5mm，将灯具的灯头结构及线路 隐蔽敷设在线槽内，为保证安全，灯具为低压灯具，在护栏竖向采用 MR50*30*1.2mm 的线槽将线路连接到下部开关电源，灯具所有的电源及线 路敷设藏于线槽内部，保证了整体效果实现的同时又确保管线、灯具及电 源等设备的隐蔽。 （桥体拉锁结构）LED 拉锁面光灯的关键工序和复杂环节技术保障： 结合现场情况，桥面不可以破坏，我司考虑先在桥面预制尺寸为： 900*500*120mm 的混凝土基座，再将 LS01 灯具采用不锈钢膨胀螺栓固定于 混凝土基座上，考虑后期灯具被盗问题，灯具安装完毕后在每套灯具的上 部再加装热镀锌防护笼。后在桥面采用定制铝合金桥架沿拉锁方向通长水 平敷设，线路隐蔽敷设在桥架内，并进行同色化处理后与桥梁融为一体。 （桥体主塔结构）LED 高显面光灯的关键工序和复杂环节技术保障： 根据现场结构特点结合施工图纸的安装方案，在清廉文化景观灯柱的灯杆 约 5 米和 6 米的位置分别穿入两根 20#无缝钢管横杆，在灯杆的一圈分别 增设支撑件并用 Q235 的加强筋加强，将 GX01 灯具安装于横杆上，灯具线 路沿景观灯柱接入桥梁檐板的定制桥架，檐板侧面敷设通长定制桥架线路 隐蔽敷设，并进行同色化处理后与桥梁融为一体。 （桥体横向的檐板结构）LED 智控水韵灯的关键工序和复杂环节技术 保障：灯具安装于桥梁檐板钢箱梁结构和混凝土结构处，结合现场情况我 司深化设计了一款灯具安装定制组合固定支架结构，该结构采用角钢整体 焊接而成。考虑水管对灯光效果的影响，一体化固定支架下吊 600mm，支 架的最上端在钢箱梁结构处焊接固定，在混凝土结构处螺丝固定，约 2.5 米距离安装一个固定支架。在支架的中间部分通长安装定制桥架，尺寸 为：300*100*2.0mm，用于桥梁檐口灯具的强、弱电及信号线路敷设。在 支架的下端采用一体化不锈钢挡板用于 ZK01 灯具及其弱电线路隐蔽敷 设，后 ZK01 灯具采用 M10 不锈钢螺丝固定在固定支架上，并加装加厚弹 6性垫片，且灯具角度可调。灯具所有的电源及线路敷设藏于支架内部，保证了整体效果实现的同时又确保管线、灯具及电源等设备的隐蔽，并进行同色化处理后与桥梁融为一体。 （桥体的檐板结构）LED 智控面光灯的关键工序和复杂环节技术保 障：在檐板下口处采用铝合金方通（尺寸为 100*100*1.5mm）通长布置， 与檐口结构进行固定后，在外侧连续安装 MG01 灯具。灯具固定后上部加 装通长美观挡板。灯具所有的电源及线路敷设藏于挡板内部，保证了整体 效果实现的同时又确保管线、灯具及电源等设备的隐蔽。 （桥体钢制防撞护栏结构）功能护栏灯的关键工序和复杂环节技术保障： 依据现场的钢制护栏结构，我司考虑利用现有最上层钢制护栏结构安装灯 具，采用将护栏中间切割出一个凹槽把灯具嵌入后两侧螺丝固定，灯具所 有的电源及线路敷设藏于方管内部保证了整体效果实现的同时又确保管 线、灯具及电源等设备的隐蔽。

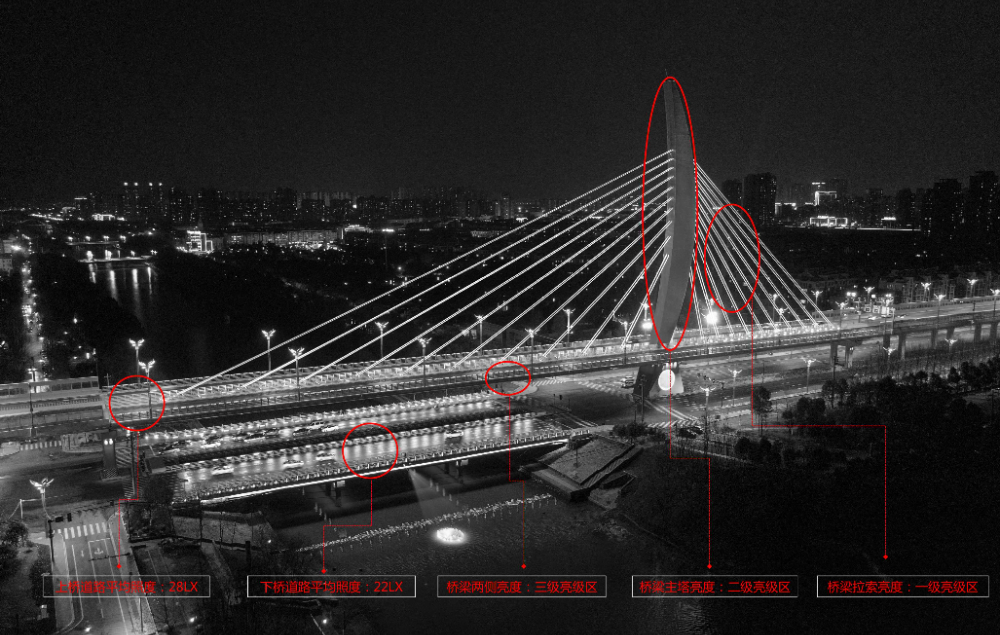

低碳节能技术应用 ：1、桥梁桥塔、拉锁、防撞护栏、下檐口、桥墩的灯具等各设置单独回路控制,分时分段控制； 2、设置独立配电柜； 3、配电柜具有时间控制器和内置 GPRS 无线控制终端模块； 4、控制模块兼容可并入肥东县城市照明控制平台； 5、无线控制终端设置管理级别。

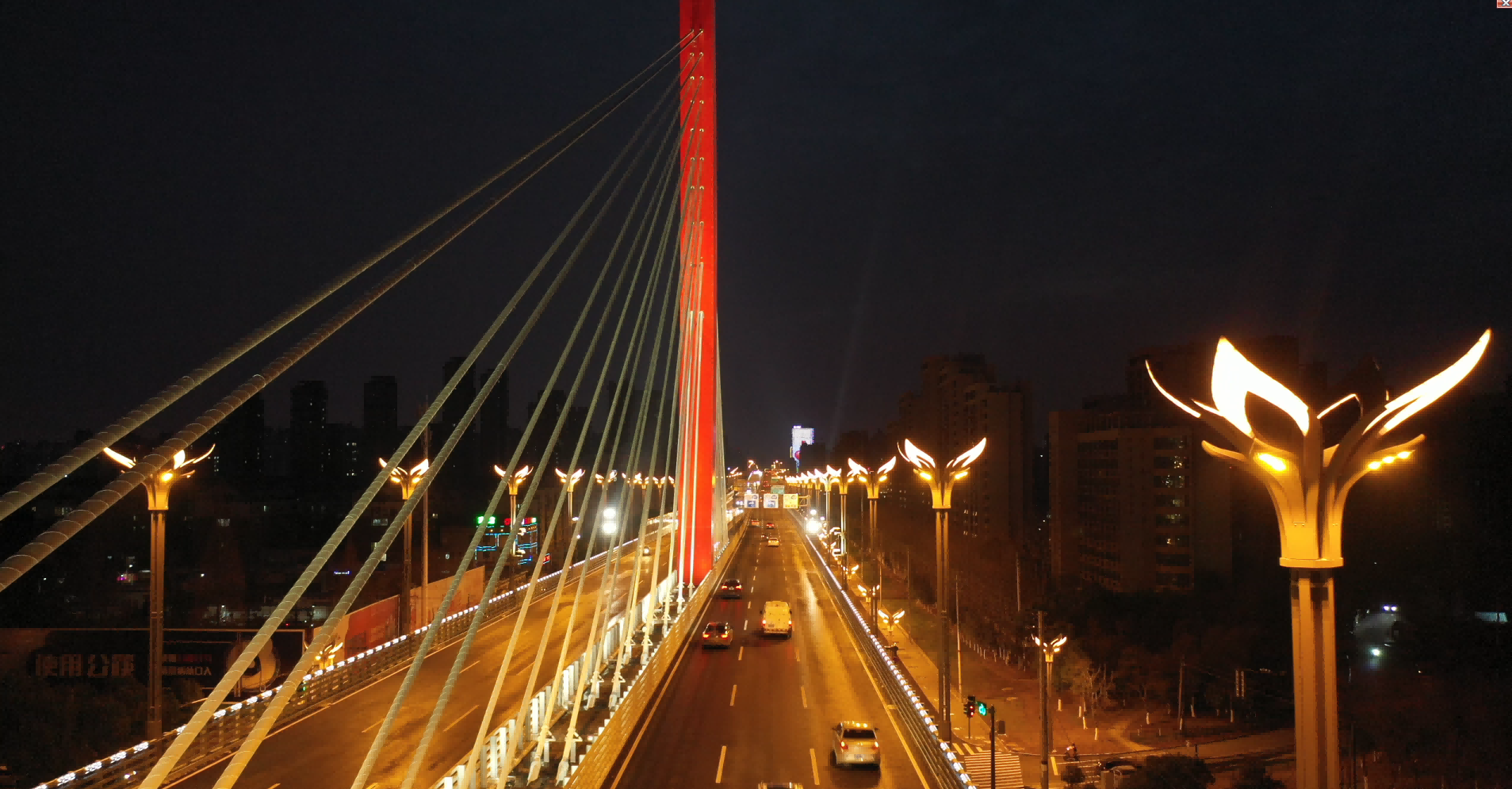

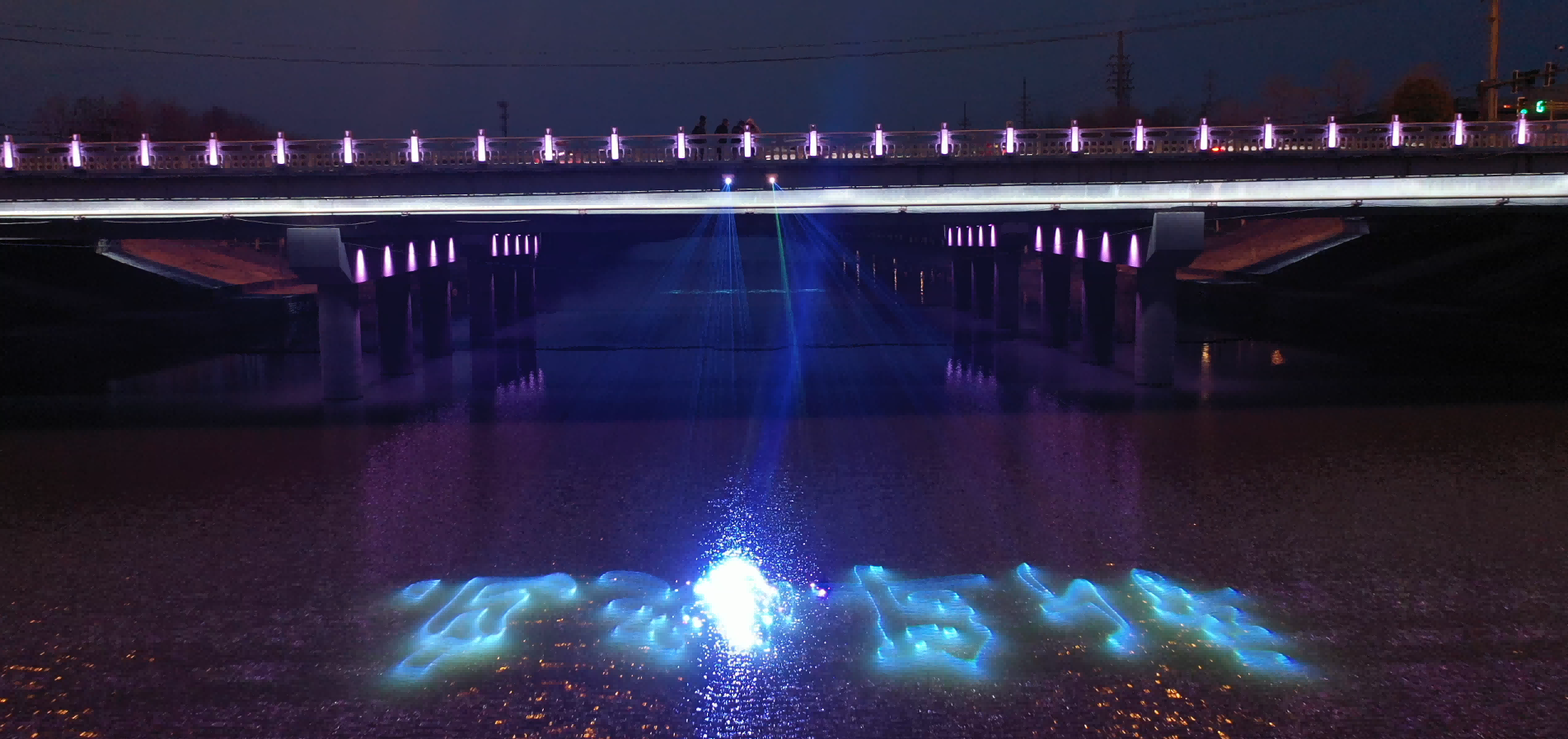

灯光效果亮点： 1、优化清廉景观灯柱光色，整体不易过于花哨和复杂，展现包公文 化； 2、水面激光投影画面需满足不同水位的展示效果； 3、处理好桥梁灯光与水的关系。 景观灯灯头设计以莲花为元素，诠释包公廉政的思想文化。莲花出淤 泥而不染，濯清涟而不妖，该款景观灯采用仿生学的设计手法，以莲花花 瓣造型入手，象征着包公廉政的文化精神，也犹如盛开的廉洁之花，绽放 在城市中之。 采用清廉文化景观灯柱，景观灯柱加装泛光照明灯具，投射桥塔，灯 具及辅材喷漆与灯柱外观统一颜色。 清廉文化景观灯柱数量共 64 套，寓意包公 64 个春秋。桥梁两侧景观 7灯布置的总长约 999 米，寓意包公 999 年出生；桥梁地面两侧景观灯布置 的总长约 1062 米，寓意包公 1062 年逝世。

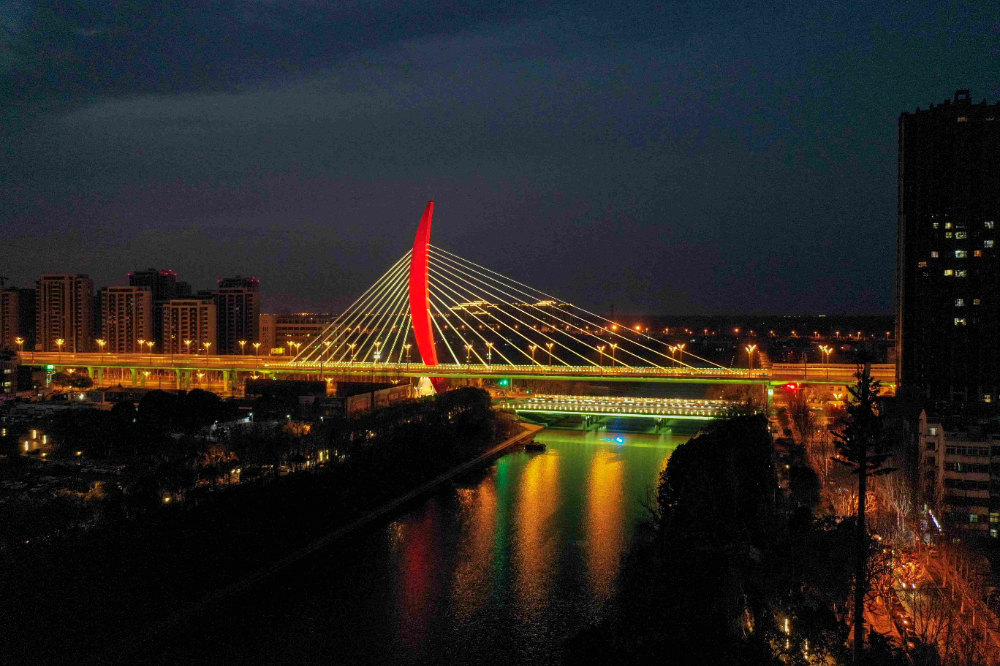

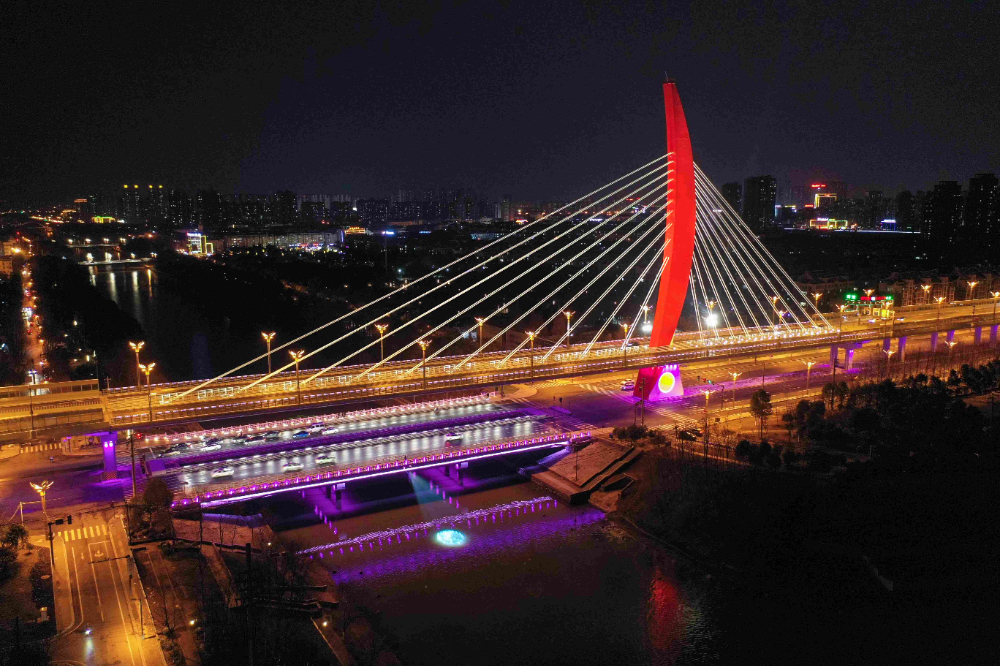

店埠河特大桥位于安徽省合肥市包公大道与临河路交口，本项目设计 范围为店埠河特大桥是店埠河上重要地标性桥梁，是展现合肥包公文化和 城市精神的重要载体。 灯光设计以日月同辉为主题，渲染具有包公文化特色的月牙桥塔景 观，体现地域特色，桥面的功能照明以“廉花”灯补充。寓意“水上廉花 开，一条光明路”，塔如弯月索如弦，功能与景观融为一体，动静结合， 流光溢彩。 通过丰富的灯光效果营造不同的节日氛围：红红火火过新年，五月端 午塞龙舟、中秋赏月合家欢、歌唱祖国同庆祝等，不同的光色给市民、游 客带来不同的情景体验。水面激光画面配合桥梁灯光展示肥东文化元素， 整体灯光通过智能控制系统实现节日模式、平日模式、节能模式，满足不 同时间段的照明需求，以低碳节能为设计理念，丰富人民群众精神文化生 活。 包公文化，源远流长，人民生活，幸福安康！
