庐江县引江济淮文昌西路桥、引江济淮移湖西路桥亮化工程 设计施工一体化

获奖类别：第五届安徽省优秀照明示范工程---优秀照明规划设计奖

项目名称：庐江县引江济淮文昌西路桥、引江济淮移湖西路桥亮化工程设计施工一体化项目

建设单位：庐江县重点工程建设管理中心

完成单位：安徽普照环境科技有限公司

主持设计：万元，参与设计人：汪学科、吴述敏、曹玲、朱俊、孙庆东、周礼忠、高科军、陈玲

竣工时间：2023.10

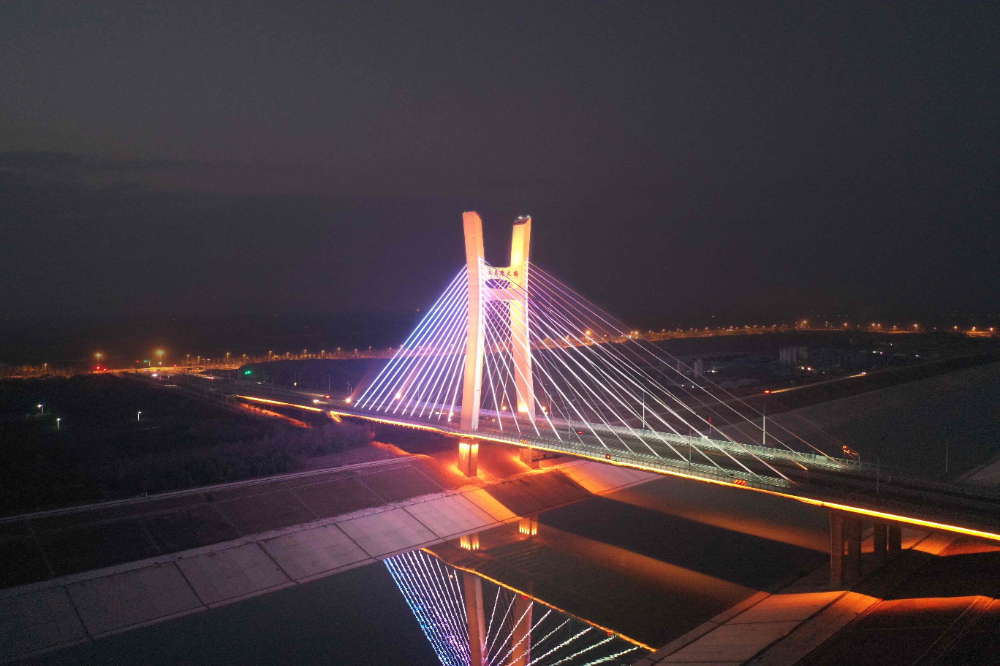

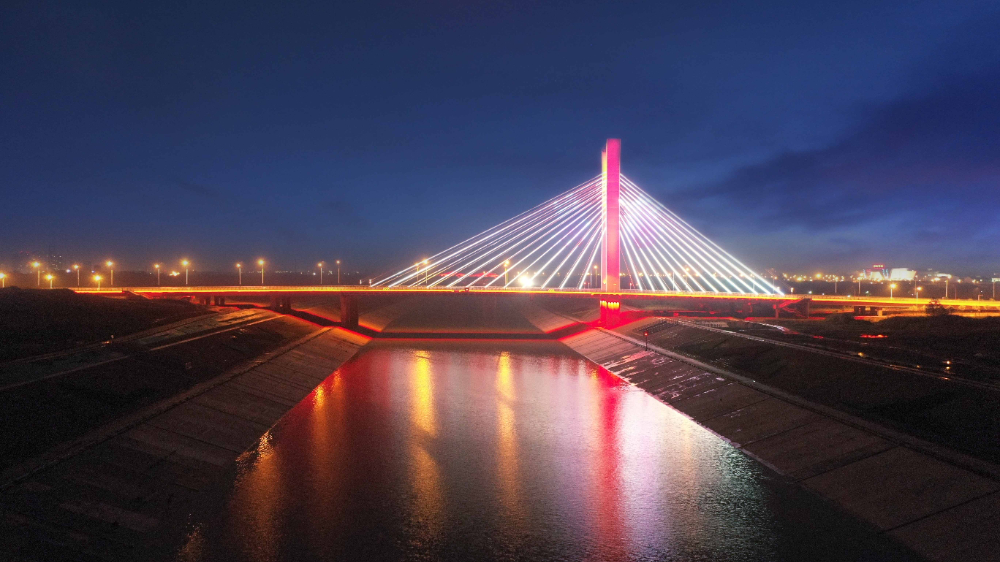

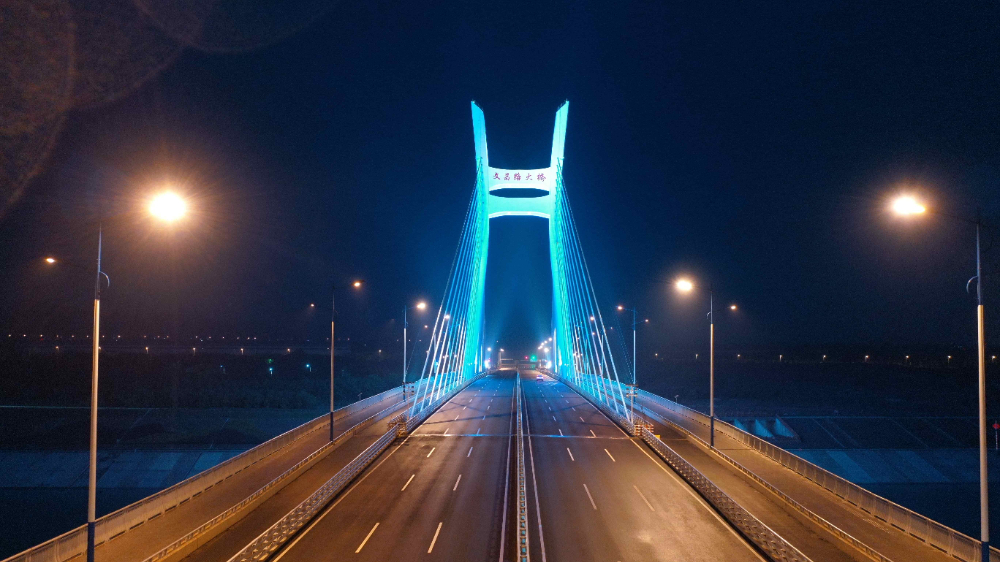

文昌西路桥位于安徽省庐江县滨江大道至站前大道，全长约 580 米， 桥体紧临庐江县高铁站，是庐江主城通往庐江高铁新城的重要通道，引江 济淮工程的重要组成部分。 照明设计结合庐江高铁站的灯光效果，打造区域地标性的灯光环境。 宏伟、壮观的桥梁夜景效果不仅可以烘托城市夜景空间的气氛，伸展光的 艺术在夜空的魅力，更给庐江县的夜景增添新的魅力。 桥梁主体采用立杆泛光的形式体现主塔大气简洁的造型美，拉索结构 抱箍安装星空灯，可实现不同形态的变化，营造出无界之感，节假日模式 下主塔泛光与拉索相互配合进行缓慢的色彩变化，色彩与高铁站站房的夜 景照明效果相呼应，融洽共生。重大节假日时拉索星空灯进行动态视频演 绎，利用流动的色彩融合媒体内容与桥梁形态，以增强视觉感受、带来视 觉冲击，打造庐江的夜景新地标，文昌西路桥的夜景塑造让市民感受灯光 秀美之时领略引江济淮工程的宏伟浩大。 以“索”做“弦”、以“光”为“韵”的动态灯光效果，让光影拨动 庐江的夜色，呈现出立体多变的视觉感受，宛如一幅“灯光画卷”演绎庐 江山水人文之美。

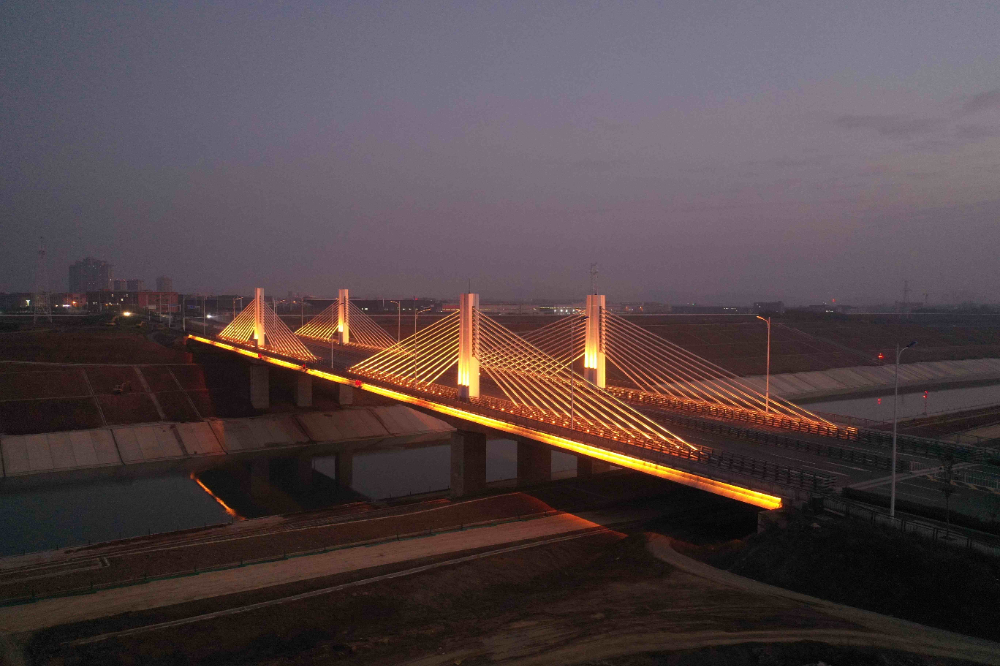

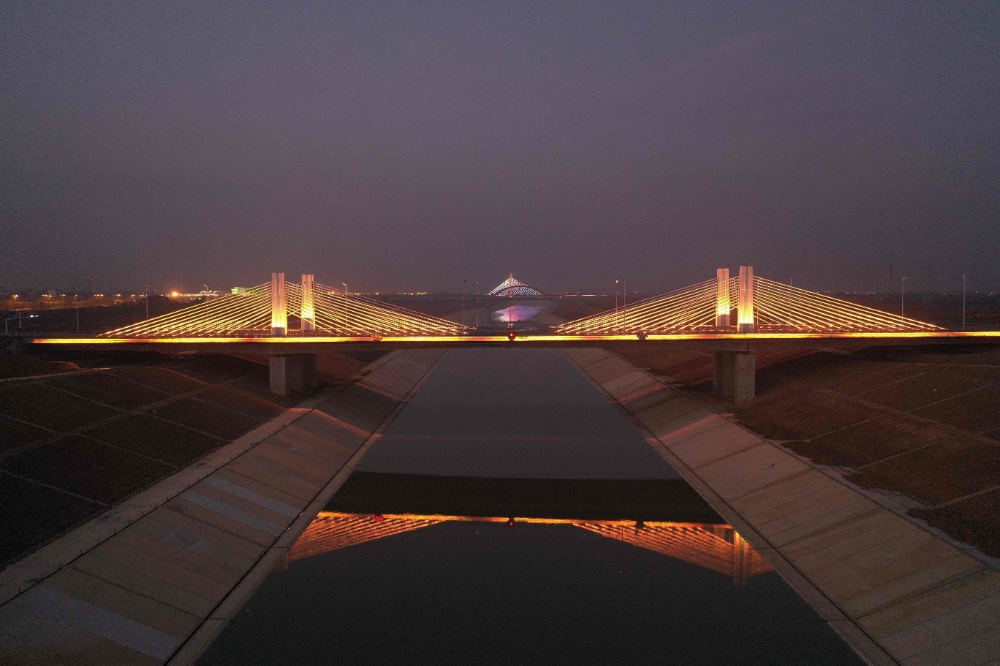

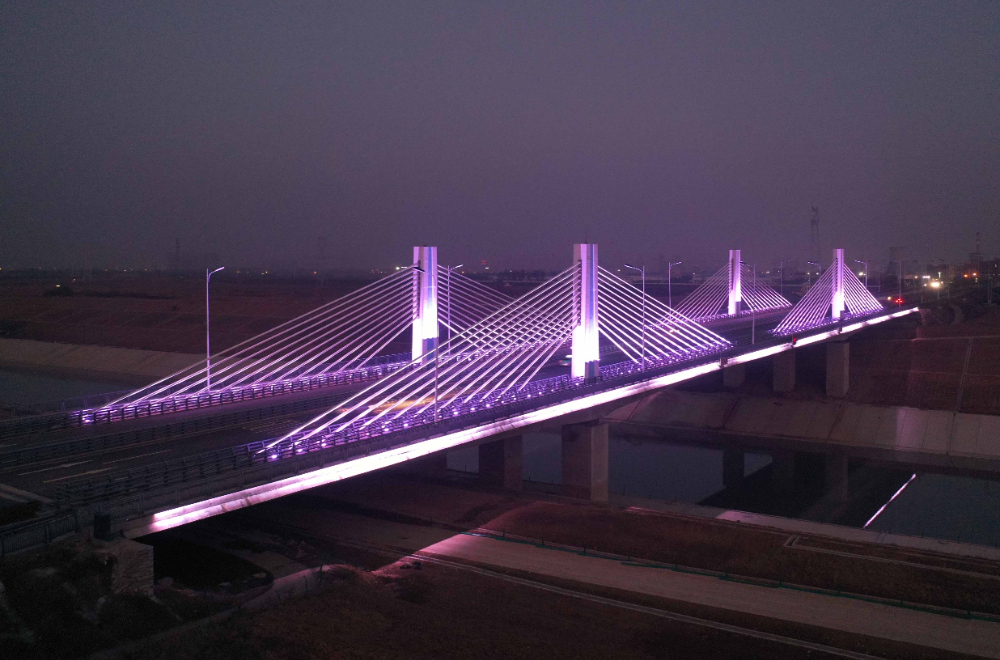

文昌西路桥为城市主干道，桥梁为双向六车道，桥型为独塔斜拉桥。 桥梁起点位于 K0+266.48 处，桥梁终点位于 K0+850.52 处，其中，主桥全 长 238 米，站前大道侧引桥 114 米，滨江大道侧引桥 228 米，桥梁全长 584.04 米，桥台耳背墙 2.02 米，全桥均位于直线段。 文昌西路桥：彩色+动态+点光+泛光 概念方案主要是采用点光源布置于桥梁的拉索上，呈现颜色和灰度变 化的动态效果，主塔是采用泛光灯投射，桥体两侧采用点光源布置灯光。 移湖西路桥为城市主干路，桥梁为双向六车道，桥型为矮塔斜拉桥。 桥梁起点位于 K1+101.677 处，终点位于 K1+375.377 处，其中，主桥长 270m，桥梁全长 273.7m，桥台 1.85m，全桥均位于直线段。 移湖西路桥：单色+静态+泛光 概念方案对桥梁的设计主要是静态的灯光，采用投光的形式体现桥梁 的结构特征。 亮度控制以庐江西站为主体（最亮），两座桥梁为辅（次亮），形成 明暗有序的照明空间。 深化效果针对两座桥梁在原概念效果的基础上增加与庐江西站站房效 果能呼应、同步变化的连动效果。

方案结合庐江高铁站的灯光效果，打造区域地标性的灯光环境，塑造城市形象窗口。 本次设计整体将体现“节能环保、美观现代、安全合理”的原则，着 力把握好灯光的强弱、冷暖、色调和层次感，做到“点、线、面”和 “远、中、近”的结合，达到色彩多样、动中有静、静中有动的视觉效 果。体现桥梁的立体感、力量感、挺拔感。 与周边夜景环境协调统一：与庐江西站站房夜景灯光的融合性、一致性； 地域文化展现：通过桥梁开发的拉索结构形成展示的窗口，展现庐江地域文化； 照明控制统一：通过照明控制系统，与庐江高铁站站房的灯光实现联 动效果。

本方案设计一种桥梁斜拉索灯具安装装置，其包括安装在斜拉索上的卡槽，卡槽与斜拉索之间形成环形空腔；卡槽上镶嵌设置灯具。灯具为 LED 点光源。 本方案桥梁斜拉索灯具安装装置，使用卡槽将灯具和线缆安装集于一 体，安全性高，能够与桥梁自身景观融为一体，并能适应多种灯具且方便 拆卸维修更换；安装灯具之后的斜拉索端面形状为圆形，且外表面有均匀 分布排列的凹凸点，能够最大程度减缓风致震动、雨致震动对斜拉索受力 造成的影响，保证灯具的安全。本项目选用的产品符合国家绿色照明节能标准的要求，为项目的后期 申报国家照明行业的照明奖项而实施。 选用高效的照明产品： 照明光源的能效等级达到 1 级，镇流器的能效等级达到 1 级，选用灯 具的效率高于现行国家标准《建筑照明设计标准》GB 50034 的规定值 20％。

在桥梁亮化工程设计中要充分采用防护等级高、先进及节能高效的 LED 亮化照明灯具设备，选用最佳配光曲线的 LED 亮化照明灯具产品，并 配备最佳的光源(显色性好，发光效率高，寿命长等)。 在进行桥梁景观亮化照明设计方案时，认真考虑好桥梁功能照明与装 饰性照明所选择的照明光源和 LED 亮化照明灯具，灯具在安装的时候，要 注意 LED 亮化照明灯具的角度与亮度，防止装饰性照明亮度、光色干拢司 机的视线，控制好灯具所产生的眩光，减少光污染，以保证车辆行车畅 通，降低夜间的交通事故率。 在保证视觉条件、满足视觉者需求条件下，在平常缩短开灯的时间， 合理控制开灯时间;采用先进的控制节能设备既保证良好的视觉条件，提 高 LED 亮化照明灯具的寿命，又节约能源，提高线路的功率因数，降低电网及照明线路的电能损耗。

本项目在为市民照亮行程的同时，已成为城市的一张“名片”，宏伟、壮观的桥梁夜景效果不仅可以烘托城市夜景空间的气氛，伸展光的艺术在夜空的魅力，更给庐江县的夜景增添新的魅力。本次设计的桥梁是庐江主城通往庐江高铁新城的重要通道，是高铁站来往庐江县城的迎宾之道，是展现庐江风采的重要窗口。
